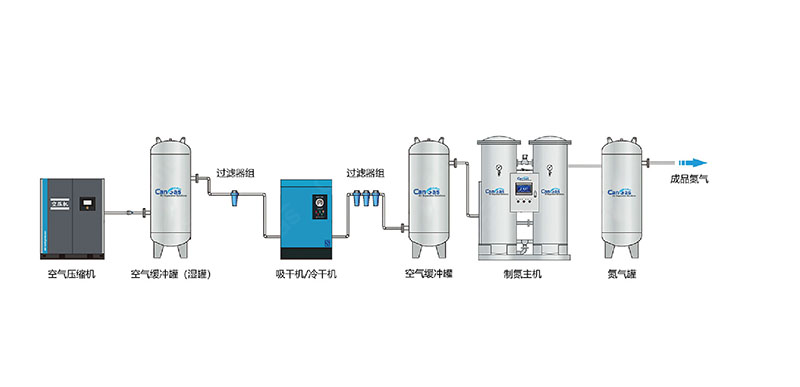

變壓吸附（PSA）制氮系統是目前應用廣泛、安全、高效、穩定的現場制氮供氮系統，它圍繞變壓吸附空氣分離原理設計，主要由空氣預處理系統、吸附分離系統、控制與智能系統、氮?dú)夂筇幚硐到y(tǒng)4大塊組成。

1、空氣預處理系統

系統組成：空氣壓縮機 + 冷凍式干燥機 + 過濾器

空氣壓縮機（負責壓縮空氣供給）

功能：提供帶壓空氣氣源。

作用：將環境空氣加壓至工作壓力范圍，并為后續吸附分離環節提供穩定的帶壓空氣。

冷凍式干燥機

功能：通過制冷劑循環給壓縮空氣降溫，從而使水蒸氣冷凝排除，實現對壓縮空氣的深度脫水；

作用：它能有效提升系統整體穩定性，確保產品氮?dú)馄焚|(zhì)。另外，冷干機還能平抑空壓機產生的氣流脈動，讓氣流更平穩的進入到吸附塔內。

過濾器

功能：攔截空氣中的雜質、油蒸氣和水；讓壓縮空氣更加干燥潔凈。

作用：大幅減少壓縮空氣中的雜質、油、水；有效延長分子篩使用壽命，保障產品氮?dú)馄焚|(zhì)，減少系統運維成本。

2、吸附分離系統

系統組成：吸附塔 + 吸附劑（碳分子篩）

吸附塔

功能：核心分離單元，一般配備雙塔來交替工作以保證連續供氣；材質多為不銹鋼或碳鋼，罐體上會有防腐涂層。

作用：壓縮空氣在完成預處理后，就近進入左吸附塔，塔內壓力升高，壓縮空氣中的氧分子被碳分子篩吸附，未吸附的氮?dú)獯┻^吸附床進入氮?dú)鈨?chǔ)罐，這個過程稱之為“左吸”，持續時間為幾十秒。

 “左吸”結束后，左吸附塔與右吸附塔之間的壓力會達成均衡，過程大概持續2-3秒。均壓結束后，壓縮空氣進入右吸附塔，壓縮空氣中的氧分子被碳分子篩吸附，富集的氮?dú)膺M(jìn)入氮?dú)鈨?chǔ)罐。與此同時，左塔啟動降壓解析程序：通過排氣閥門將此前吸附的氧氣釋放至大氣，實現吸附劑再生。為強化解析效果，一路常開的反吹氣體同步對左塔實施逆向吹掃，確保殘留氧氣徹底脫附排出。這一反吹操作與解析過程并行開展。待右塔吸附周期結束后，系統重復均壓步驟并切換回左塔吸附模式，如此循環往復形成連續生產。

吸附劑（碳分子篩）

功能：多孔性碳基吸附材料，可抗壓耐磨，專為氣體分離設計。

作用：碳分子篩（CMS）是決定分離效率的關鍵性材料，它的微孔結構允許小分子N?快速通過，而大分子O?被截留，利用分子篩對氮、氧的吸附性差異，可高效實現氮、氧分離。

3、控制與智能系統

系統組成：氣動閥門系統 + 控制系統 + 人機交互

氣動閥門系統

功能：包括電磁閥、單向閥、泄壓閥等組件。一般具有毫秒級啟閉能力，可靠的密封性，以及壓力和溫度的適應性。

作用：負責控制吸附塔的切換、均壓、解吸等關鍵步驟。能夠直接影響系統的整體運行效率、穩定性和可靠性。是制氮系統的核心執行單元。

控制系統（PLC）

功能：動態平衡算法優化能耗；故障自診斷與報警記錄；歷史數據追溯分析。

作用：可編程邏輯控制器（PLC）是制氮系統自動化的基礎，也是工藝控制的“大腦”。它能協調設備運行、實時監控壓力/流量/純度等參數，為設備全生命周期管理和智能制造提供數據支撐，并實現自動化管理。

人機交互

功能：HMI（人機界面）是連接人與設備間的橋梁；它讓操作可視化，提升監控效率和維護便捷性。

作用：操作員可在3次點擊內完成90%的常規操作。核心參數都可通過屏幕展現，系統也會自動記錄核心指標與操作日志，形成歷史記錄。

遠程監控與數據分析功能可省去人員值守需求；借助通訊協議，HMI可將運行數據上傳至線上平臺，并支持系統管理者使用手機APP查看設備實時運行狀態和各項指標。系統自帶的維保日期提醒功能，可讓預防性維護占比提升，年均維護成本可減少約三分之一。

4、氮?dú)夂筇幚硐到y(tǒng)

系統組成：氮?dú)饩彌_罐 + 終端凈化 + 純度提升

氮?dú)饩彌_罐

功能：用于儲存一定量的壓縮氮?dú)狻?/p>

作用：一方面，緩沖罐通過儲存一定量的壓縮氮?dú)鈦?lái)削弱吸附塔因周期性切換帶來的氣流波動，確保下游用氣的連續性和穩定性；另一方面，也可用于應對突發的高需求或設備啟停造成的變化。

終端凈化

功能：采用多級過濾與露點控制工藝對氮?dú)庾鲞M(jìn)一步凈化，除水除雜。

作用：對氮?dú)庾鲞M(jìn)一步過濾凈化，減少殘留水分、雜質和油。

純度提升

功能：通過氧化反應，減少產品氣中的氧含量，進一步提升氮?dú)饧兌取?/p>

作用：通過催化劑純化與氫氣純化兩條技術路線來實現高純氮制取。其中，氫氣法在99.9995%以上純度場景，會較催化劑純化更具穩定性。
